¿De qué trata este curso?

En este curso desarrollaras simulaciones y análisis de circuitos analógicos y digitales, empleando la herramienta OrCAD PSpice®, software de nivel profesional, que simula con modelos de semiconductores tipo Spice. Esta herramienta te será de utilidad si eres diseñador de circuitos, te encuentras en algún curso de electrónica o teoría de circuitos, y desean simular tus circuitos electrónicos en diversos. La herramienta desarrolla análisis en el dominio temporal, barrido de CD, respuesta en frecuencia, punto de operación, entre otros. Paso a paso se desarrollan diversos ejemplos demostrativos, mostrando estrategias de captura esquemáticas, simulaciones y análisis de resultados.

¿Qué aprenderás?

Aprenderás a simular circuitos en el dominio temporal, así obtendrás resultados, simulando un osciloscopio y un generador de funciones.

Simulación como lo harías en un laboratorio

Aprenderás estrategias para capturar los circuitos esquemáticos, usar diversos tipos de fuentes de alimentación, señales, realizar conexiones cuando se trata de circuitos esquemáticos complejos.

Captura esquemática

Aprenderás a simular circuitos como amplificadores, osciladores, amplificadores operacionales, filtros, etc. Todos ellos analizados en el dominio temporal y su respuesta en frecuencia.

Circuitos analógicos

Aprenderás a configurar e identificar la utilidad de los análisis temporal, barrido de frecuencia, barrido de CD y punto de de operación.

Tipos de análisis

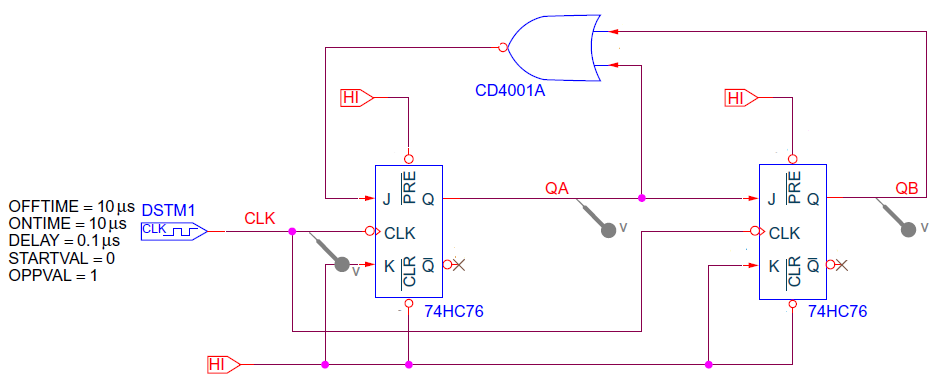

Aprenderá a simular circuitos de señal mixta, circuitos que requieren elementos digitales y analógicos, por ejemplo un convertidor analógico/digital.

Simulación de circuitos de señal mixta

A quién va dirigido
Estudiantes de ingeniería, profesores, investigadores e interesados en realizar simulaciones de circuitos eléctricos/electrónicos, con fines académicos y como herramienta computacional que apoya el diseño de circuitos.
¿Qué necesitas para tomar el curso?
Requerirás conocimientos fundamentales de análisis de circuitos eléctricos y/o circuitos electrónicos. Por ejemplo nociones de Ley de Ohm, LVK, LCK y/o fundamentos dispositivos: diodos, transistores BJT y MOSFET.
Metodología didáctica
Se puede seleccionar entre modalidad:
a) MOOC (Curso Masivo Abierto en Línea).
b) Clases en línea.
En ambas modalidades se sigue una metodología didáctica basada en problemas y proyectos, que involucran circuitos eléctricos/electrónicos de la vida real.
MOOC (Curso Masivo Abierto en Línea), es decir, en línea a tu propio ritmo, soportado por recursos digitales (videos, prácticas guiadas, ejercicios y autoevaluaciones).
Clases en línea por Microsoft Teams (se requiere cuenta de correo electrónico de Microsoft: @outlook, @hotmail o @live). En esta modalidad el curso tiene una duración de 18 Hrs en línea, durante 3 semanas. Se imparten 3 sesiones de 2 Hrs por semana. Se proporcionan recursos digitales básicos.
Horarios disponibles (elige 3 días): Lunes: 17:00-19:00, 19:00-21:00
Martes: 17:00-19:00, 19:00-21:00
Miércoles: 17:00-19:00, 19:00-21:00
Jueves: 17:00-19:00, 19:00-21:00
Viernes: 17:00-19:00, 19:00-21:00
Sábados: 12:00-14:00
Inversión
Modalidad MOOC: $
Modalidad Clases en línea, general: $
Modalidad Clases en línea para estudiantes IPN: $

Temas

Tema 1. Entorno de simulación OrCAD PSpice®
Descargará e instalará las herramientas de simulación, identificará las barras de herramientas, menús bibliotecas, componentes, fuentes de señal.
Tema 2. Análisis transitorio (transient)
Obtendrás mediciones equivalentes a las obtenidas en laboratorio físico con análisis en el dominio temporal.
Tema 3. Punto de operación (bias point) en dispositivos electrónicos.
Obtendrás el punto de operación (bias point) de diversos dispositivos electrónicos, es decir, el punto de trabajo.
Tema 4. Análisis de circuitos electrónicos con barrido de CD (DC Sweep)
Configurarás de forma eficiente el análisis DC Sweep, para la obtención de curvas i-v y respuesta paramétrica en circuitos clásicos.
Tema 5. Análisis de circuitos electrónicos con barrido de CA (AC Sweep)
Configurará de forma eficiente el análisis AC Sweep, para la obtención de la respuesta en frecuencia en circuitos clásicos.
